・平行光源の場合
②光源方向： 平行光源の場合光の方向を設定します。XYZ方向に対して、各方向 共±１の範囲内で設定します。
Tree-Create
取り扱い説明
X方向 Y方向 Z方向
回転速度設定
メニュー枠で表示状態設定・回転速度設定を選択すると回転速度設定フライアウトが画面右に表示されます。
モデルの横・縦回転実施の場合の回転速度を設定します。設定後直ちに設定内容が表示に反映されます。
設定ボタン： 押すとスライダの設定値を確定して保存し、その後フライアウトを終了し
ます。

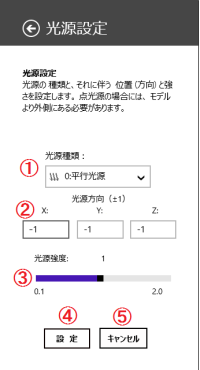

光源設定
メニュー枠で表示状態設定・光源設定を選択すると光源設定フライアウトが画面右に表示されます。
モデルに当てる光源の状態を設定します。光源には点光源と平行光源の２種類あり、それにより設定内容が変化
します。設定後ただちに設定内容が表示に反映されます。
⑦光源強度： 光源の強さです。値が大きいほど明るくなります。
平行光源強度とは値が異なります。
回転速度設定： モデルの横・縦回転実施の場合の回転速度を設定します。
スライダーの範囲内で動かして1回転する秒数で設定します。1回転の
時間が長くなれば遅く回転する事になります。
③光源強度： 光源の強さです。値が大きいほど明るくなります。
①光源種類選択： 平行光源と点光源~光源の種類を選択し
ます。選択に内容によって以降の設定項目
が変化します。
④設定ボタン： 押すと平行光源・点光源双方の各リスト選択・テキスト設定・スライダの設定値を確定して
保存し、その後フライアウトを終了します。
①エッジ分割数： 3角ポリゴンの3つの側面の分割数を設定します。
②内部分割数： 3角ポリゴンの内部の分割数を設定します。
・平行光源： 光源は遠くにあり光線が平行にあたります。この為モデル
に均一に光が当たります。光の方向を設定します。
⑤キャンセルボタン： 押すと設定値をフライアウト表示前の値に戻して、その後フライアウトを終了します。
③設定ボタン： 押すとスライダの設定値を確定して保存し、その後フライアウトを
終了します。
・点光源の場合
⑥光源位置： 点光源の場合光源の位置を設定します。
XYZ座標で設定します。モデルの最大値に
対して、2倍以上の距離が必要です。

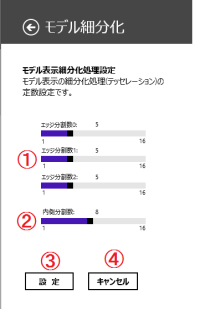

細分化設定
メニュー枠で表示状態設定・細分化設定を選択すると細分化設定フライアウトが画面右に表示されます。
モデル表示時に、モデルを作成しているポリゴンをさらに細かくして滑らかに表示させようとします。
但し本プログラムでは３角ポリゴンで作成している為細分化してもモデルは滑らかに表示はされません。また表示時に細かくなるだけで元の３Dモデルは細かくなりません。
キャンセルボタン： 押すと設定値をフライアウト表示前の値に戻して、その後フライアウト
を終了します。
・点光源： 光源は近くにあり、光源から放射された光がモデルに当たります。
光源の位置を設定します。
④キャンセルボタン： 押すと設定値をフライアウト表示前の値に戻して、その後
フライアウトを終了します。
